En el corazón del sector marítimo y offshore, la integridad estructural lo es todo. Cada plataforma, grúa o estructura auxiliar que opera sobre un buque o estructura flotante debe soportar condiciones extremas: viento, oleaje, cargas pesadas, fatiga, vibraciones. La ingeniería estructural aplicada a este entorno no solo debe ser precisa, sino también flexible, adaptativa y moderna.
Con esta premisa nace HydroAbyss, una plataforma técnica y educativa que ofrece herramientas abiertas para modelar, simular y analizar estructuras navales utilizando el método de elementos finitos (FEM), directamente desde Python, sin necesidad de licencias costosas ni equipos avanzados. Todo el proyecto está pensado para ser práctico, accesible y modificable, tanto para profesionales como para estudiantes de ingeniería estructural, naval o civil.
"Democratizar herramientas profesionales y promover un aprendizaje práctico, preciso y adaptativo."
— Filosofía HydroAbyss¿Qué es HydroAbyss?
HydroAbyss es una empresa especializada en análisis estructural, soluciones navales avanzadas y desarrollo técnico aplicado al sector marítimo-offshore. Fundada por el ingeniero Robert Garabán Garcías, la compañía nace con la misión de ofrecer servicios altamente especializados en simulación estructural, diseño asistido por computadora y formación técnica.
Con una base técnica sólida en elementos finitos, normativa internacional (como DNVGL-ST-0378 o ABS), y experiencia práctica en estructuras offshore, la empresa busca ofrecer tanto soluciones para proyectos reales como recursos de formación para ingenieros, consultores y estudiantes.
HydroAbyss no solo entrega modelos o simulaciones. Entrega soluciones estructuradas, conocimiento aplicado, trazabilidad metodológica y soporte técnico a medida. Ya sea para proyectos de ingeniería naval, formación especializada o desarrollo de herramientas personalizadas, la empresa se posiciona como un socio técnico confiable y preparado para los desafíos del sector.
El Entorno de Simulación
Dentro de sus líneas de servicio, HydroAbyss desarrolla e implementa modelos estructurales completamente funcionales que pueden ser ejecutados por terceros, ya sea con fines formativos, validación de diseño o como parte de estudios técnicos.
Este modelo, accesible desde plataformas como Google Colab y GitHub, permite al usuario ejecutar análisis estructurales en entornos reales: puede modificar materiales, aplicar nuevas condiciones de carga, ajustar geometrías o simular escenarios complejos en cuestión de minutos.
Modelado y Análisis con Python
Estructura del Modelo

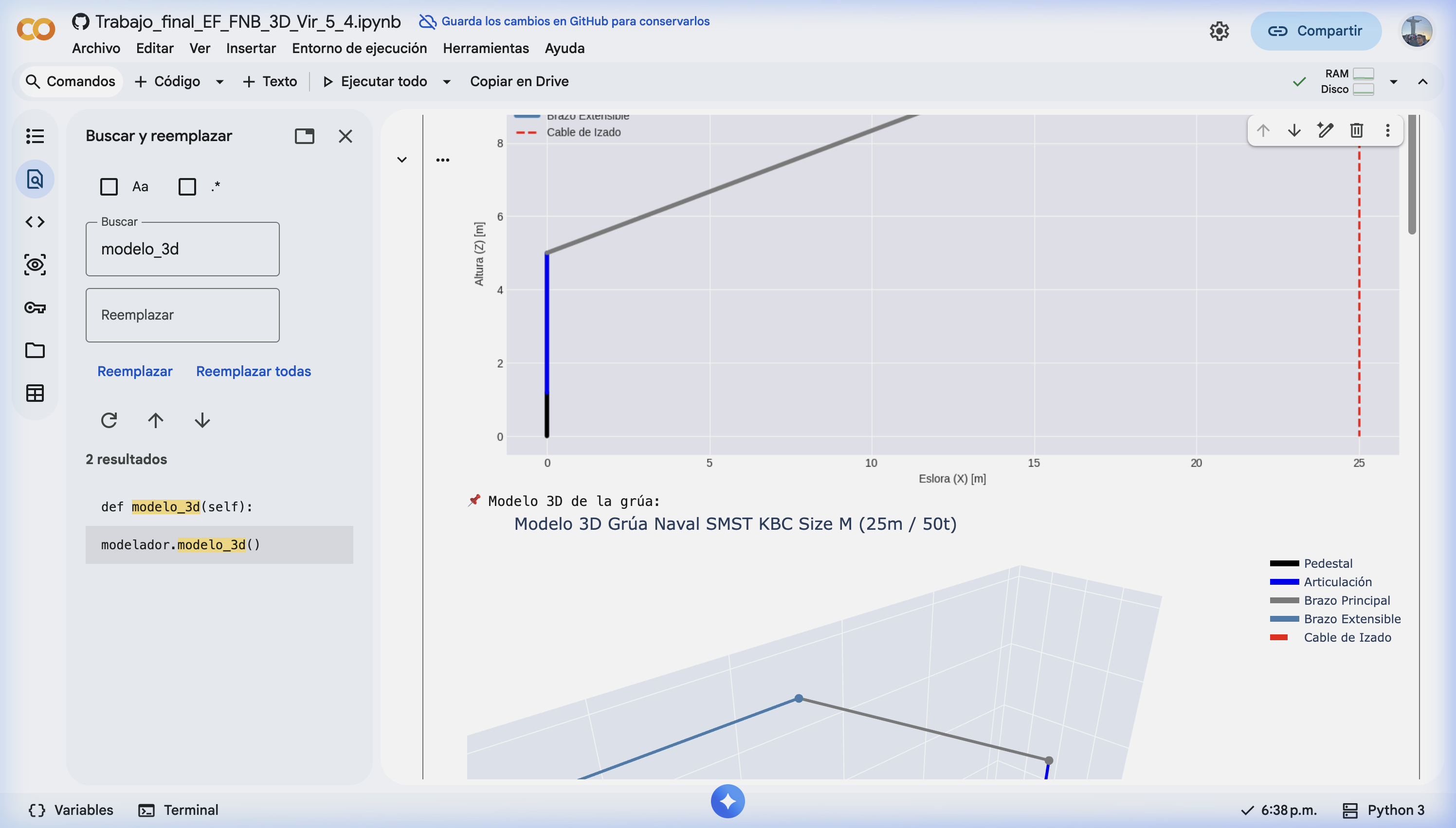

El modelo implementa una grúa offshore instalada sobre pedestal, estructurada con elementos de tipo viga 3D. Se aplica una carga real (por ejemplo, 50 toneladas en punta de brazo) y se analizan múltiples variables de respuesta estructural:
- Deformaciones verticales y laterales
- Tensiones internas (esfuerzo axial, flexión, torsión)
- Pandeo estructural bajo carga crítica
- Comportamiento ante oleaje y viento
- Análisis de fatiga a largo plazo
Este análisis cubre condiciones de operación típicas en estructuras offshore y se ajusta a normativas como DNVGL-ST-0378 y ABS. Los resultados se visualizan en gráficos 3D de deformación, escalas de tensiones y curvas de respuesta.

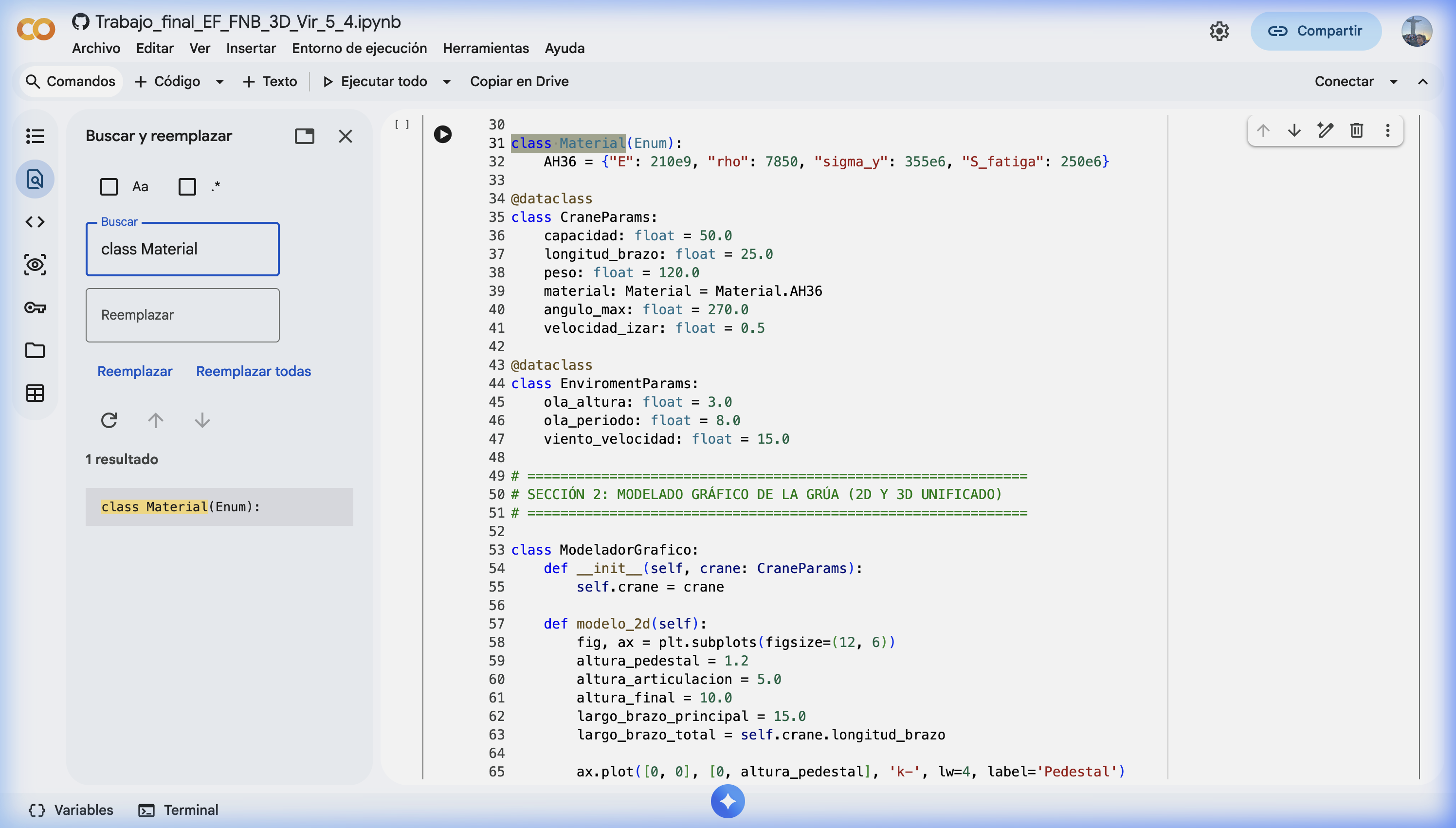

Python 3.8+, FEM directo con matriz de rigidez global, análisis lineal y no lineal, cálculo de valores propios para pandeo, integración con NumPy/SciPy, visualización con Matplotlib/Plotly, conformidad DNVGL-ST-0378 y ABS, accesible vía Google Colab sin instalación requerida.
Resultados de Análisis

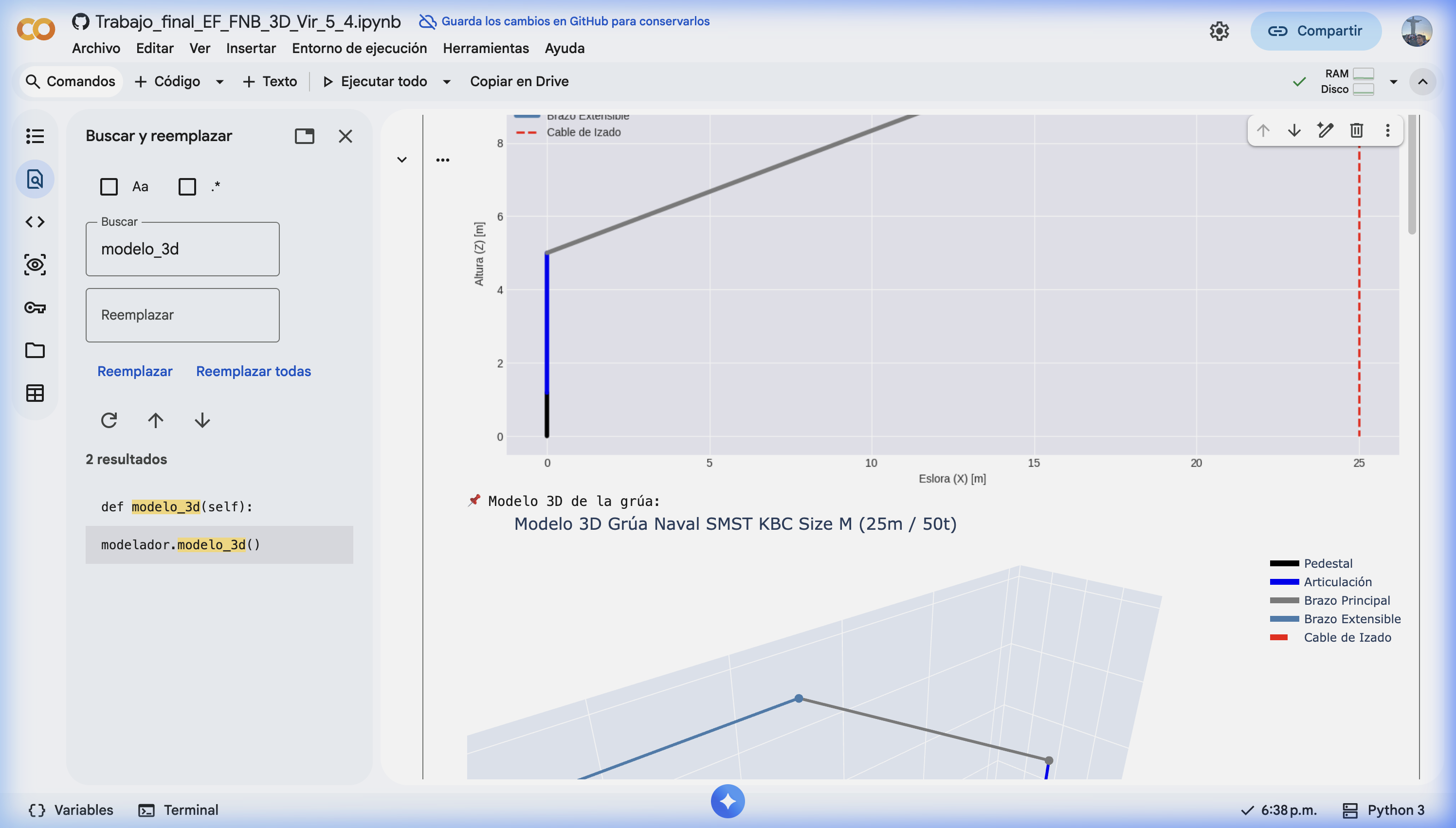

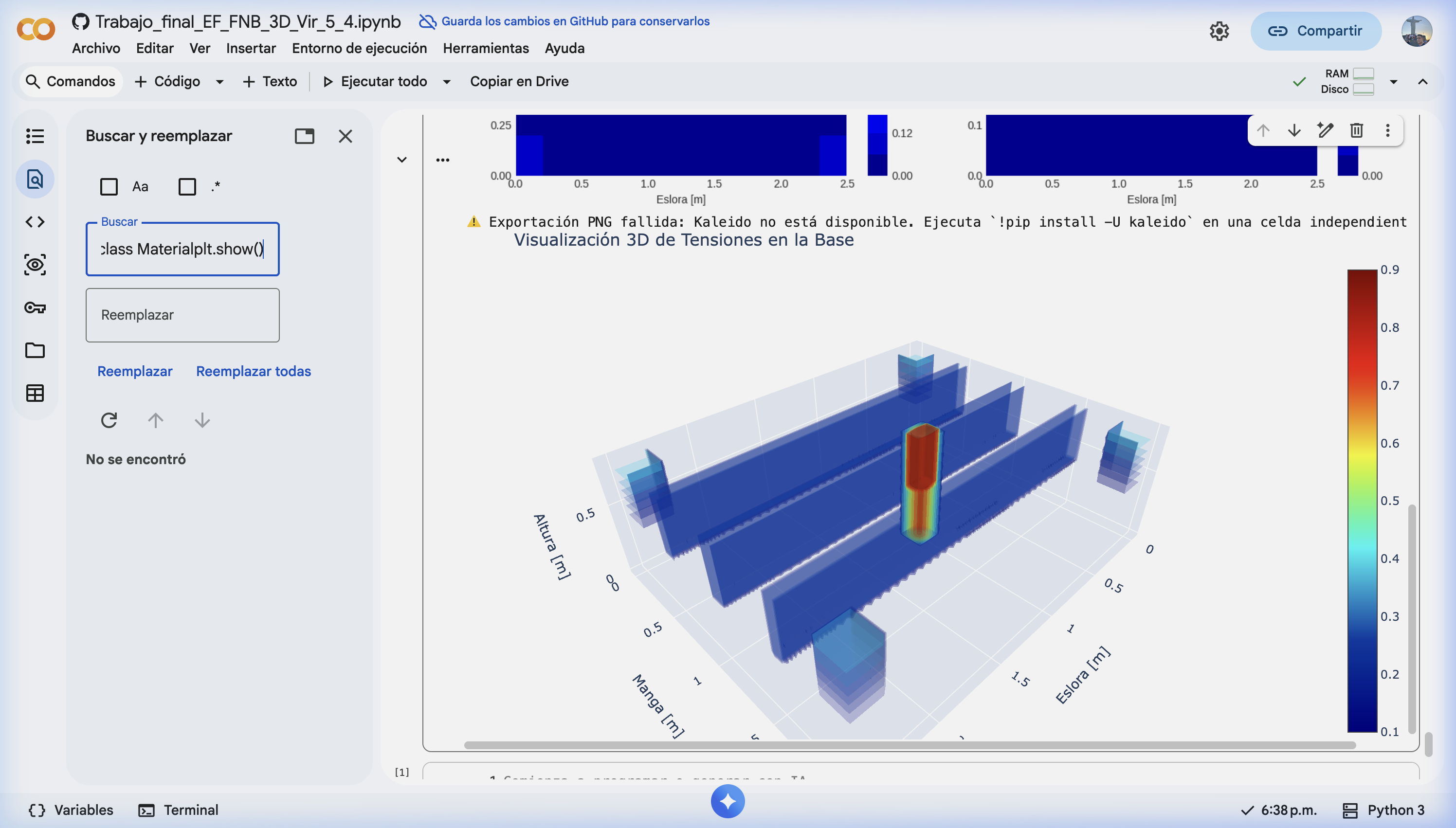

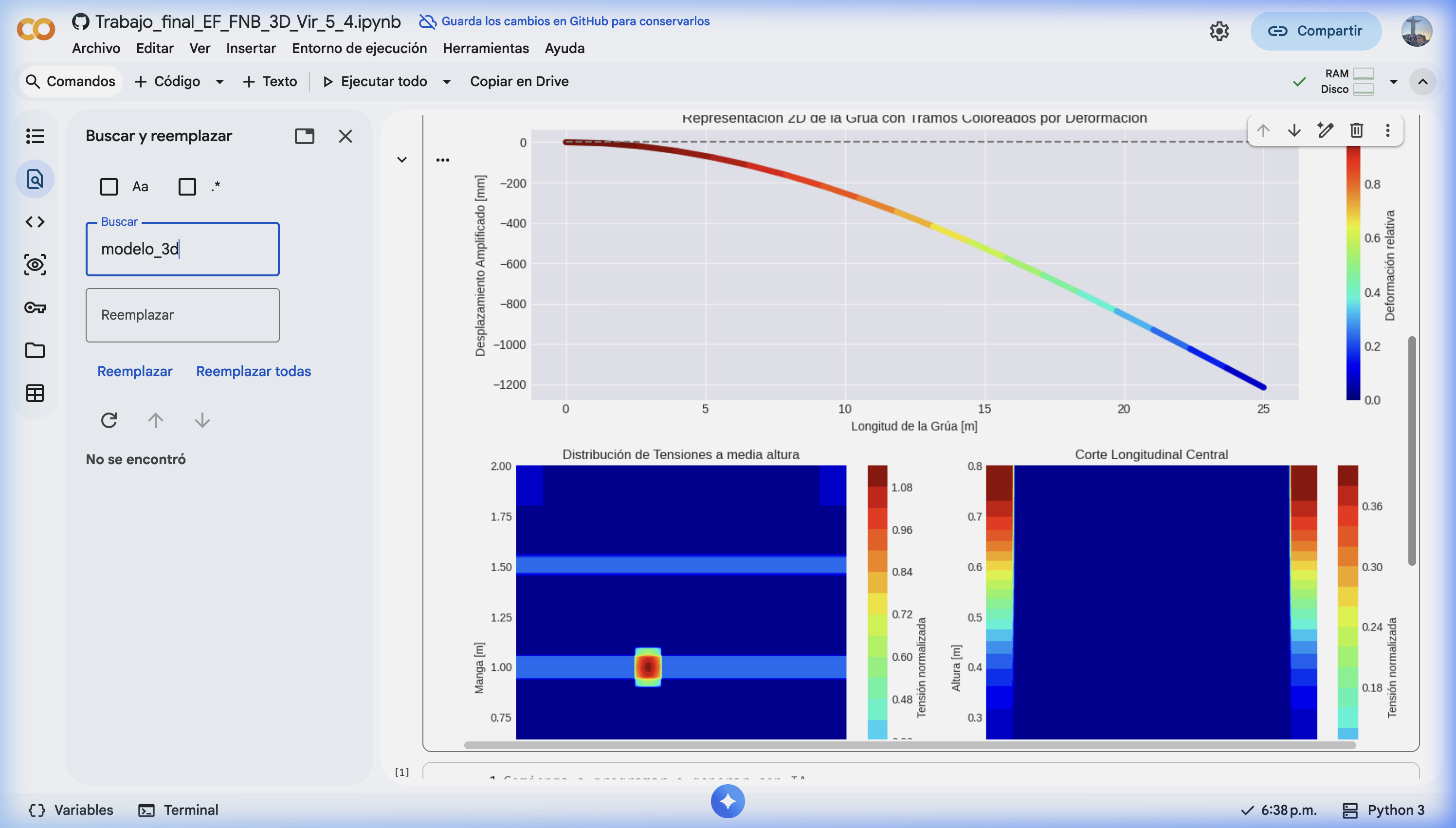

La plataforma genera automáticamente gráficos 2D y 3D para cada variable de estudio: representación de la estructura deformada con tramos coloreados, distribución de tensiones a media altura, y cortes longitudinales centrales — todo con escalas de color normalizadas para una interpretación directa.
Cada gráfico es exportable, modificable y reproducible. El ingeniero puede iterar sobre el modelo, cambiar materiales o condiciones de carga, y obtener nuevos resultados en segundos.
Comienza Ahora
Tienes dos formas de comenzar. Solo necesitas tu navegador. Puedes cambiar dimensiones, editar la malla, redefinir apoyos o usar materiales alternativos como acero inoxidable o aluminio estructural.
Una Herramienta Profesional y Abierta
HydroAbyss ofrece algo que rara vez se encuentra en el mundo de la ingeniería: una herramienta poderosa, abierta, documentada y legal, al alcance de cualquier persona técnica. Con solo abrir un notebook en tu navegador, puedes realizar análisis estructurales serios sobre componentes navales, aprender cómo funcionan internamente los modelos FEM, y adaptarlos libremente a tus proyectos.
En próximos artículos desarrollaremos con más detalle cada sección del código: cómo se arma la matriz de rigidez, cómo se aplican las cargas, cómo interpretar los resultados y cómo exportar tus propios gráficos.
"Así es como empieza la buena ingeniería: con libertad, claridad y propósito."
— Robert Garabán Garcías, HydroAbyssTe invitamos a visitar el notebook, descargarlo, probarlo, modificarlo y hacerlo tuyo. Porque la democratización del análisis estructural naval es parte integral de la misión de HydroAbyss: elevar la calidad técnica de la industria reduciendo barreras de acceso. Cuando los ingenieros tienen acceso a herramientas potentes, accesibles y transparentes, los resultados —estructuras más seguras, procesos más eficientes, innovación más rápida— benefician a toda la cadena de valor marítima.
